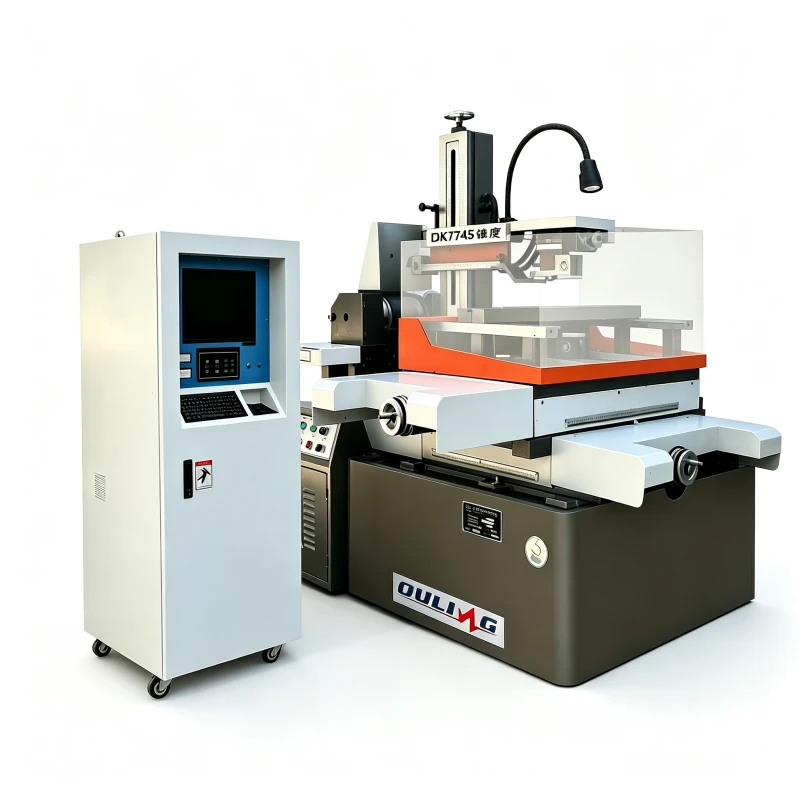

L'EDM de tall de filferro de tall únic DK7745 està dissenyat per a peces de treball conductores més grans, components de motlle i aplicacions d'eines de precisió. Compta amb una taula de treball de 570 × 810 mm, un recorregut X/Y de 450 × 550 mm, un recorregut U/V de 60 × 60 mm i suporta peces de fins a 400 mm de gruix i 450 kg de pes. Amb una precisió de posicionament de ± 0,03 mm, una precisió de posicionament repetida de ± 0,005 mm i un filferro de molibdè de 0,10 a 0,25 mm, el DK7745 ofereix un rendiment de tall estable per a la fabricació de motlles, eines i aplicacions d'electroerosió de filferro de precisió general.
| Especificació mecànica | DK7745 | |
| Mida de la taula de treball | 570 * 810 mm | |
| Desplaçament de l'eix X/Y | 450 * 550 mm | |
| Desplaçament de l'eix U/V | 60*60 mm | |
| Recorregut de l'eix Z | 360 mm | |
| Gruix màxim de la peça | 400 mm | |
| Màx. pes de la peça | 450 kg | |
| Pes corporal de la màquina | 1500 kg | |
| Superfície del cos de la màquina | 1600 * 1240 * 1400 mm | |
| Paràmetre tècnic | ||
| Màx. angle de conicitat / gruix | ± 6 graus / ± 15 graus / ± 30 graus / 80 mm | |
| Màx. velocitat de mecanitzat | 150 mm²/min | |
| Màx. velocitat d'alimentació del fil | 1 ~ 11,4 m/s (freqüència ajustable) | |
| Precisió de posicionament | ± 0,03 mm | |
| Precisió de posicionament repetida | ±0,005 mm | |
| Precisió de mecanitzat òptima | ±0,008 mm | |
| Rugositat superficial òptima | 2.5μm | |
| Diàmetre del fil de molibdè | 0,10 ~ 0,25 mm | |
| Font d'alimentació | 3 fases/380V/50Hz | |
| Consum d'energia | 3 kVA | |
| Configuració estàndard | ||
| Enllaç d'eix | Eix XYUV simultani | |
| Tipus de guia guia | Carril endurit en forma de V- | |
| Mode de conducció de l'eix XY | Motor pas a pas | |
| Sistema de lubricació central | manual / automàtic | |
| Capacitat del tanc dielèctric | 40 L | |
| Controlador | Armari de control vertical | |
| Plataforma de programari | Windows XP | |
| Sistema de control | -Talla automàtica/Talla-win/X8/HL | |
| Visualització de l'idioma | Xinès/Anglès/Rus | |
| Monitor | LCD de 17". | |
| Pantalla de lectura digital | DRO de l'eix XY (5μm) | |
| Instrucció CNC | Codi ISO estàndard | |
| Tipus de transmissió | USB/LAN | |
