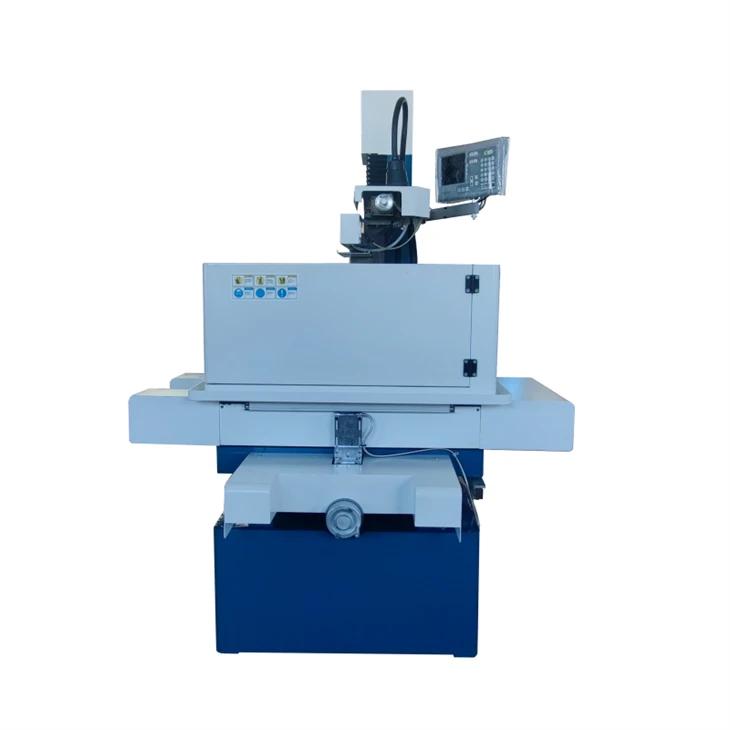

L'EDM de tall de filferro de tall únic OL3545FS està dissenyat per a peces de treball conductores petites-a-mitjanes que requereixen una precisió de tall millorada i un rendiment de mecanitzat estable. Compta amb una taula de treball de 420 × 710 mm, un recorregut X/Y de 350 × 450 mm, un recorregut U/V de 60 × 60 mm i suporta peces de fins a 500 mm de gruix i 300 kg de pes. Amb una precisió de posicionament de ± 0,02 mm, una precisió de posicionament repetida de ± 0,004 mm i una rugositat superficial òptima de 2,0 μm, l'OL3545FS és adequat per a motlles de precisió, eines i aplicacions generals de tall per electroerosió per filferro.
| Especificació mecànica | OL3545FS | |
| Mida de la taula de treball | 420 * 710 mm | |
| Recorregut de l'eix X/Y | 350 * 450 mm | |
| Desplaçament de l'eix U/V | 60*60 mm | |
| Desplaçament de l'eix Z | 460 mm | |
| Gruix màxim de la peça | 500 mm | |
| Màx. pes de la peça | 300 kg | |
| Pes corporal de la màquina | 1200 kg | |
| Superfície del cos de la màquina | 1500×1100×1850mm | |
| Paràmetre tècnic | ||
| Màx. angle de conicitat / gruix | ± 6 graus / ± 15 graus / ± 30 graus / 80 mm | |
| Màx. velocitat de mecanitzat | 150 mm²/min | |
| Màx. velocitat d'alimentació del fil | 1 ~ 11,4 m/s (freqüència ajustable) | |
| Precisió de posicionament | ± 0,02 mm | |
| Precisió de posicionament repetida | ±0,004 mm | |
| Precisió de mecanitzat òptima | ±0,006 mm | |
| Rugositat superficial òptima | 2.0μm | |
| Diàmetre del fil de molibdè | 0,10 ~ 0,25 mm | |
| Font d'alimentació | 3 fases/380V/50Hz | |
| Consum d'energia | 3 kVA | |
| Configuració estàndard | ||
| Enllaç d'eix | Eix XYUV simultani | |
| Tipus de guia guia | Carril endurit en forma de V- | |
| Mode de conducció de l'eix XY | Motor pas a pas | |
| Sistema de lubricació central | manual / automàtic | |
| Capacitat del tanc dielèctric | 40 L | |
| Controlador | Armari de control vertical | |
| Plataforma de programari | Windows XP | |
| Sistema de control | -Tall automàtic/Tall-win/X8/HL | |
| Visualització de l'idioma | Xinès/Anglès/Rus | |
| Monitor | LCD de 17". | |
| Pantalla de lectura digital | DRO de l'eix XY (5μm) | |
| Instrucció CNC | Codi ISO estàndard | |
| Tipus de transmissió | USB/LAN | |
